工業烤箱設備是用來加工非常好的設備，但是要用的話不僅需要掌握相應的技巧，同時對于設備的相關操作及知識也要了解，比如線路圖應該怎么連接呢？下面華路寶為大家?guī)?lái)流程。

工業烤箱線路圖連接：系統軟件通電后，按住起動按鍵，發熱管逐漸加溫，加溫到200度后，歷經一段時間（隨意設置）。小烘烤箱有多種多樣控制回路，所規定的信息不詳盡，下列是小電加熱溫度控制箱電源電路，圖片是很大輸出功率的電加熱烤制窯溫度控制電源電路。

工業生產烤箱電源電路圖：3p40A空氣開關一個，1p6A空氣開關一個，一個小型繼電器，一個開與關時間控制器，三個40A溝通交流控溝通交流中間繼電器，6平方米銅心線多個，零排一個，5×6銅芯電線電纜一根，電源開關用正泰電器的，無線中繼用omron，中間繼電器用上整的，配三個鋁制散熱器，一個500×400×170動力柜，也有電線槽多個，長距離用3×10+2×6銅芯電線電纜。

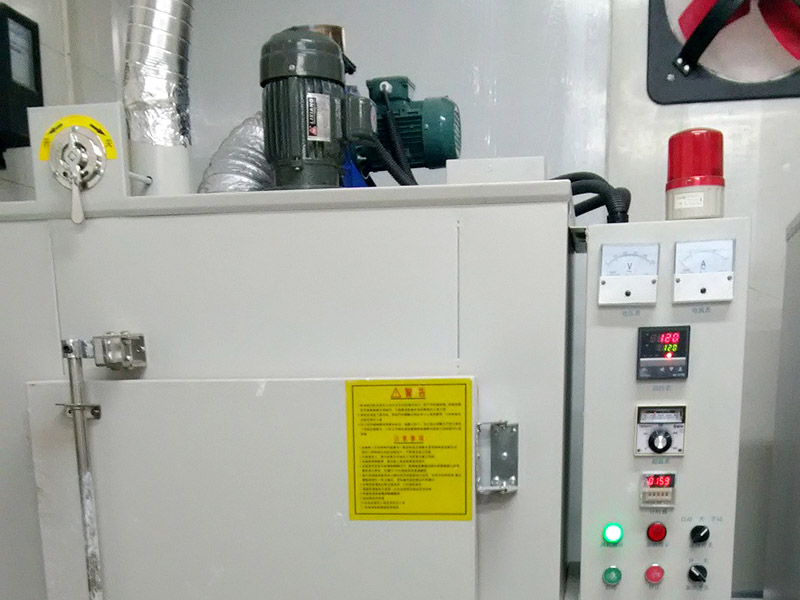

常溫下工業烤箱：100-250℃，這也是普遍的應用溫度，用以大部分料件的水份干躁、鍍層干固、升溫、加溫、隔熱保溫等。DYG-9079A，400×400×450，600*600*700，2200，內膽選用SUS304不銹鋼板材，機殼為A3板靜電噴塑解決，更顯光滑、美觀大方。DYG-9148A，450×550×550，650*750*800，2400。電氣元器件有，一個RKC溫度控制器，一個記時汽車?yán)^電器，一個無源蜂鳴器，2個小汽車?yán)^電器，一個運行，終止【為自鎖互鎖用的】一個接觸器【給離心風機用的】，注：電源電路規定，一運行就逐漸加溫，當加溫到200渡后，記時汽車?yán)^電器開始工作【記時汽車?yán)^電器的時長能夠自身調，一般30分鐘】，記時汽車?yán)^電器工作中30分鐘后，無源蜂鳴器就逐漸警報，與此同時溫度控制器、記時汽車?yán)^電器，都需要關閉電源。

以上就是華路寶為大家分享的“工業烤箱線路圖連接”，希望能對您有所幫助。這個根據不同型號的設備可能會有不同的接法，因?yàn)橛行┮蠓浅６啵捅容^復雜。
